医用气体系统设计

一般规定

    医用气体系统的设计，包括末端设施的设置方案，应根据当地气源供应状况、医疗建筑的建设与规划以及医疗需求,经充分调研、论证后确定。

    医用气体管道的设计压力，应符合现行国家标准《压力管道规范工业管道第3部分:设计和计算》GB/T 20801. 3的有关规定。医用真空管道设计压力应为O.IMPa。

    医用气体管道的压力分级应符合表3的规定。

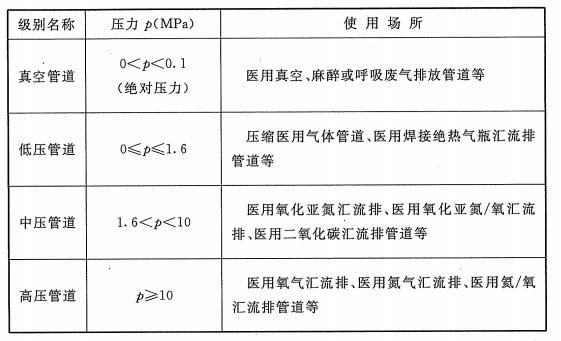

表3医用气体管道的压力分级

    医用气体系统末端的设计流量应符合本规范第3. 0.2条 的规定，并应满足特殊部门及用气设备的峰值用气量需求。

    医用气体管路系统在末端设计压力、流量下的压力损失, 应符合表5的规定。

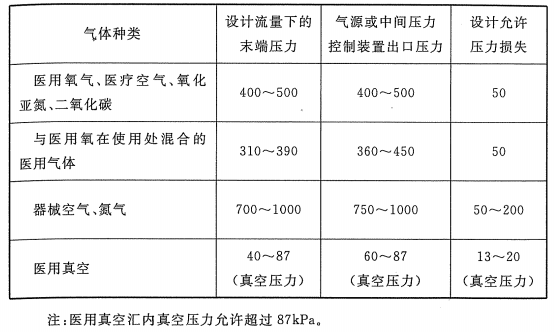

表5医用气体管路系统在末端设计压力、流量下的压力损失（kPa）

    麻醉或呼吸废气排放系统每个末端的设计流量，以及终端 组件应用端允许的真空压力损失，应符合表6的规定。

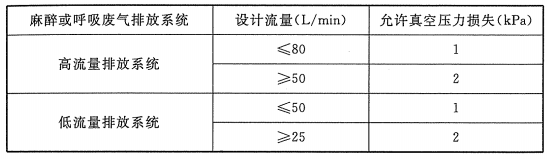

表6麻醉或呼吸废气排放系统每个末端设计流量与应用端允许真空压力损失

气体流量计算与规定

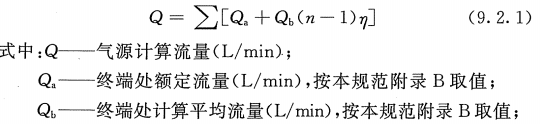

    医用气体系统气源的计算流量可按下式计算：

    医用空气气源设备、医用真空、麻醉废气排放系统设备选 型时，应进行进气及海拔高度修正。

    医用氧舱的耗氧量可按表3的规定计算。

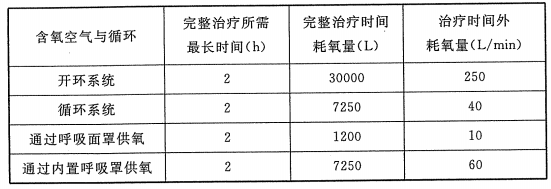

表3医用氧舱的耗氧量

    医用氧气加压舱的氧气供应系统，应能以30kPa/min的 升压速率加压氧舱至最高工作压力连续至少两次。

    医用空气加压氧舱的医疗空气供应系统，应满足氧舱各舱 室10kPa/min的升压速率需求。
